HEPC1-38050電永磁吸盤控制器電氣連接說明及注意事項

HEPC1-38050型電永磁吸盤控制器電氣連接

3.1 輸入、輸出接口

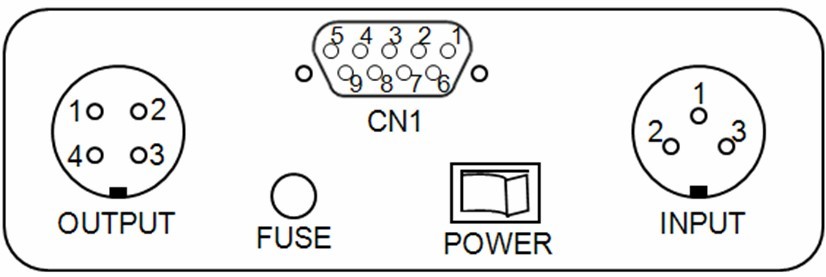

HEPC1-38050型電永磁吸盤控制器背面板如右圖所示：
如圖所示INPUT為輸入接口，OUTPUT為輸出接口。航空插頭與接口連接時請將針孔一一對應。

電永磁吸盤控制器接口具體功能如下：
① 輸入接口1腳接航空插頭紅，2腳接插頭綠線，3腳接插頭黃綠線。其中綠線與紅線為交流380V 輸入端，黃綠線為接地線。
② 輸出接口1、2腳接航空插頭紅線，3腳接插頭綠線， 4腳接插頭黃綠線。其中兩條紅線分別為兩路負載的一個輸出端，綠線為兩路負載的公共輸出端，黃綠線為接地線。

3.2 電永磁吸盤控制器的PLC 接口
將DB9插頭與CN1口連接（詳細接線圖請參見圖2），電永磁吸盤(充退磁)控制器與 PLC 連接可實現自動控制充退磁功能。
參考連接電路圖如下：

3.2.1 電永磁吸盤控制器充退磁成功信號
3為COM；
4為NO繼電器常開觸點，充退磁成功時閉合。

3.2.2 電永磁吸盤控制器充、退磁輸入信號
6腳充磁指令，上升沿有效；
7腳退磁指令，上升沿有效；
備注：9腳公共地。

3.2.3 注意事項
1、2、5、8勿動，不做任何連接。
