        （l）砂輪的旋轉運動：砂輪電動機M1裝在砂輪箱內。帶動砂輪旋轉。對工件進行磨削加工。由于砂輪的旋轉一般不需要調速，所以用一臺三相異步電動機拖動即可。為了使床體積小，結構簡單和提高其加仁精度，采用了裝人式電動機，將砂輪直接裝在電動機軸上。
　?。?）工作臺的往復運動：裝在床身水平縱向導軌上的矩形工作臺的往復運動是山液壓傳動完成的因液壓傳動換向平穩，易于實現無級調速。液壓泵電動機M3拖動液壓泵。工作臺在液壓作用下作縱向往復運動。當裝在f作臺前側的換向擋鐵碰撞床身上的液壓換向開關時，工作臺就自動改變了方向。
　?。?）砂輪架的橫向進給：砂輪架的上部有燕尾型導軌，可沿著滑座上的水平導軌作橫向（前后）移動。在磨削的過程中，工作臺換向時。砂輪架就橫向進給一次。在修正砂輪或調整砂輪的前后位置時可連續橫向移動。砂輪架的橫向進給運動可由液壓傳動也可由手輪來操作。
　?。?）砂輪架的升降運動：滑座可沿著立柱的導軌垂直上下移動，以調整砂輪架的上下位置，或使砂輪磨入工件。以控制磨削平面時工件的尺寸。這一垂直進給運動是通過操作手輪控制機械傳動裝置實現的。
　　〔5）切削液的供給：冷卻泵電動機M2拖動切削泵旋轉供給砂輪和工件切削液，同時、切削液帶走磨下的鐵屑。要求砂輪電動機M1與冷卻泵電動機M2是順序控制。

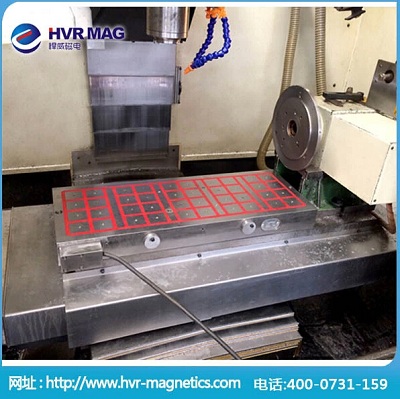

　?。?）電永磁吸盤的控制根據加工工件的尺寸大小和結構形狀，可以把工件用螺釘和壓板直接固定在工作臺上，也可以在工作臺上裝電磁吸盤，將工件吸附在電永磁吸盤上為此。要有充磁和退磁控制環節。為保證安全。電永磁吸盤與電動機M1，M2，M3三臺電動機之間必須有電氣連鎖裝置。即電永磁吸盤吸合后，電動機才能啟動。電永磁吸盤不工作或發生故障時。三臺電動機均不能啟動。
